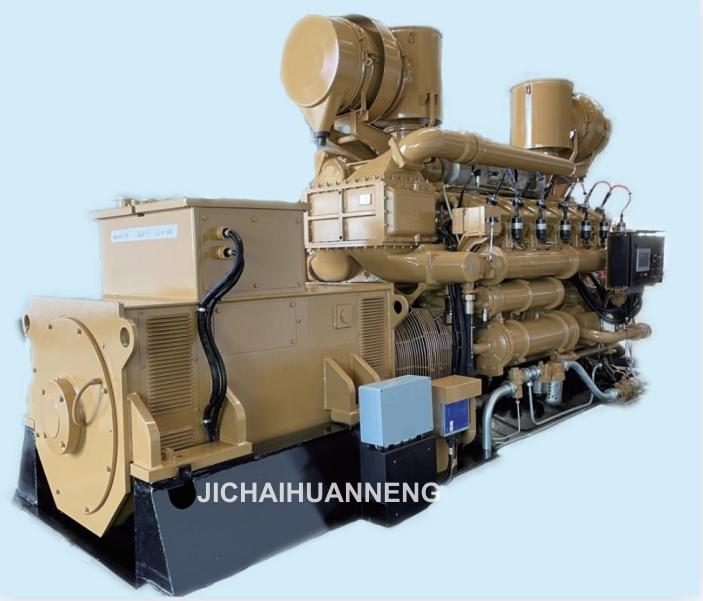

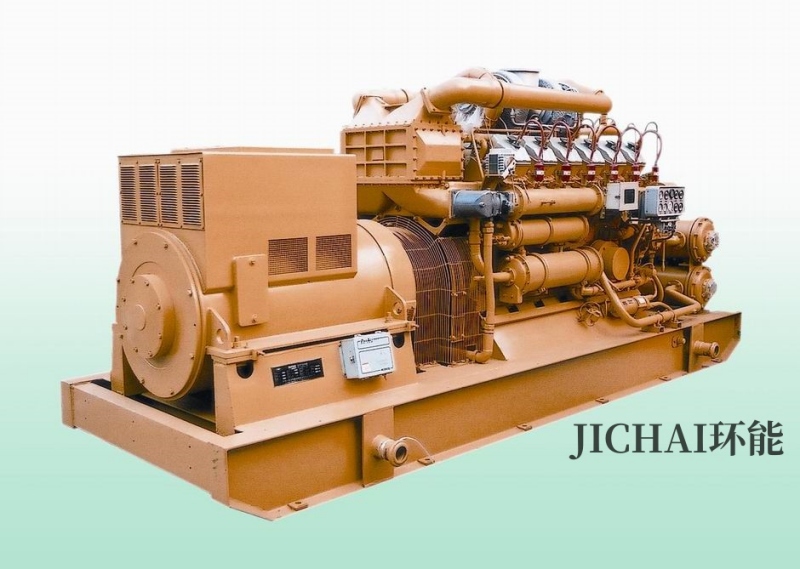

Générateur de moteur à gaz naturel 687KVA 550kW
Le générateur de marque Jichai est conçu et fabriqué pour être de haute qualité, longue durée de vie, opération facile, faible coût de maintenance, haute intelligence avec un faible régime moteur, une faible consommation de carburant, une faible exigence de qualité du gaz, une adoptabilité environnementale difficile, une stabilité élevée et une faible fluctuation. Le générateur est souhaitable pour les solutions d’alimentation industrielle.
Le générateur de gaz naturel de 550 kW est équipé d'un moteur à gaz 12V190ZDT1-1 fabriqué par Jinan Diesel Engine Company, Ltd. comme puissance d'origine. Il se compose d'un alternateur Siemens synchrone triphasé sans balais, produit en Chine sous licence Siemens et d'un panneau de commande fabriqué par une usine de fabrication avancée.
PRINCIPALES SPÉCIFICATIONS DU GROUPE GÉNÉRATEUR À GAZ
Modèle |
550GF-T |
Modèle de moteur à gaz |
12V190ZDT1-1 |
|
Puissance nominale |
550 kW/687 KVA |
Alternateur |
Série Siemens |
|
Tension nominale |
400V |
Méthode de démarrage |
Démarrage électrique 24 V CC |
|
Vitesse nominale |
1000 tr/min |
Méthode de couplage |
Accouplement élastique |
|
Fréquence nominale |
50Hz |
Régulation de tension |
Automatique |
|
Courant nominal |
902A |
Mode refroidissement |
Radiateur plat |
|
Facteur de puissance |
0,8 en retard |
Consommation de chaleur |
9 500 kJ/kWh |
|
Mode de contrôle |
Commande électrique |
Dimension hors tout (mm) |
4733×2040×2780 |
|
Poids net / kg) |
13700 |
PRINCIPALES PERFORMANCES ÉLECTRIQUES DU GÉNÉRATEUR DE GAZ
Tension |
Fréquence |
|||||||
Régulation stabilisée |
Régulation instantanée |
Le temps de récupération |
Fluctuation |
Régulation stabilisée |
Régulation instantanée |
Le temps de récupération |
Fluctuation |
|
±2,5% |
+20%-15% |
1,5S |
0,5 % |
0-5% réglable |
+10%，-10% |
< 7 S |
<0,5 % |
|

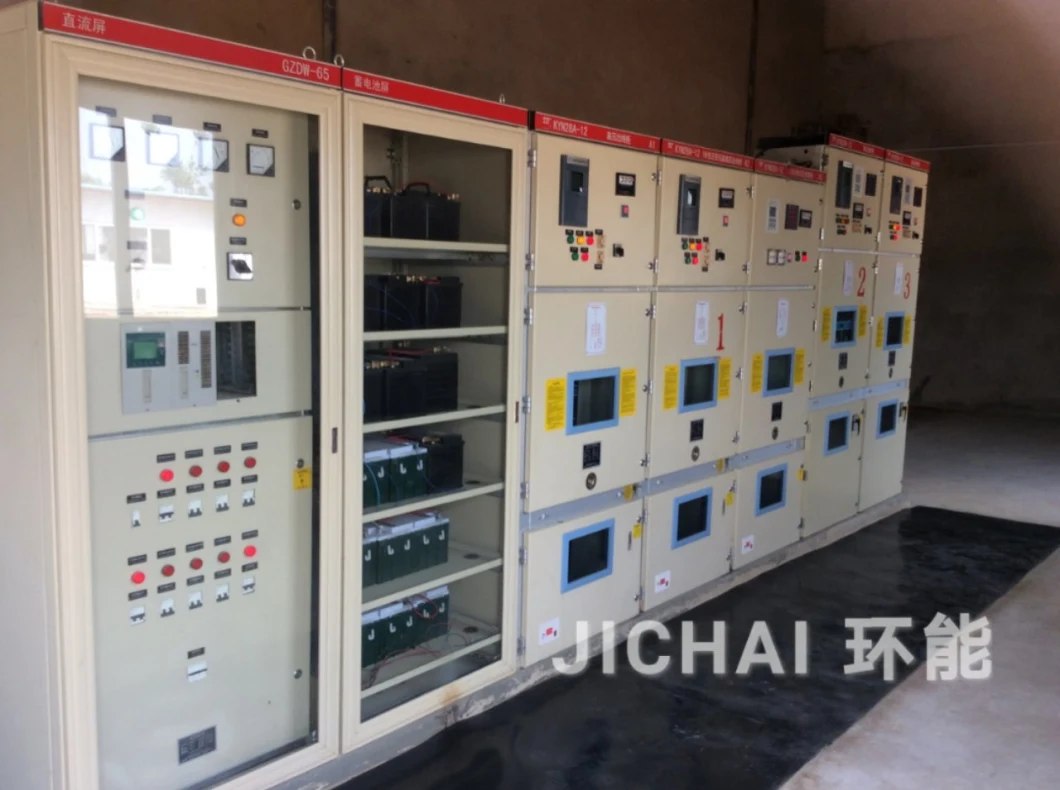

PANNEAU DE CONTRÔLE Le panneau de commande est de type panneau, structure verticale, le modèle est GPL550. Le panneau de commande est équipé de compteurs affichant divers paramètres d'état de fonctionnement, d'un interrupteur d'air automatique et d'une minuterie. Toutes les cellules électriques possèdent trois fonctions de preuve. |
||||||||
PRINCIPALES SPÉCIFICATIONS DU MOTEUR À GAZ
Modèle |
12V190ZDT1-1 |
Puissance nominale |
550 kW (687 KVA) |
Nombre et disposition des cylindres |
12 cylindres, type V, angle inclus 60° |
Taper |
Quatre temps, type ouvert refroidi par eau, turbocompressé, allumage électronique, régulateur de vitesse électronique |
Carburant |
Gaz naturel |
Type d'allumage |
Allumage par bougie |
Pression du gaz d'admission requise |
80-300kPa avant le régulateur de pression de gaz |
Course d'alésage |
190´210 millimètres |
Consommation de chaleur |
9 500 kJ/kWh |
Régulateur de vitesse |
(Woodward) Régulateur électrique |
Consommation d'essence |
£ 0,25 g/kWh |
Capacité totale d'huile lubrifiante |
200L |
Vitesse la plus basse |
700 tr/min |
Température d'échappement (avant turbine) |
£ 650 °C |
Période de révision lourde |
56 000 heures |
PRINCIPALES SPÉCIFICATIONS DE L'ALTERNATEUR
Modèle d'alternateur |
Modèle passionnant |
Classe d'isolation |
Connexion |
Refroidissement |
Type de structure |
1FC456-6TA42 (SIEMENS) |
Sans balais |
Classe F |
Triphasé, 4 fils |
Air conditionné |
AVR et régulateur de statisme réactif assemblés dans l'alternateur |
Données indiquées dans le tableau ci-dessus testées dans des conditions de travail standard : 25 décembre C, pression atmosphérique 100 kPa, humidité relative 30 %, altitude < 1 000 m.
Le générateur possède les fonctions de surveillance et de protection automatiques suivantes :
- Température élevée de l'huile et de l'eau
- Basse pression d'huile
- Surintensité
- Court-circuit
- Survitesse
- Puissance inverse
B) Arrêt pour :
- Basse pression d'huile
- Survitesse
- Survitesse
- Puissance inverse
C) Déplacement pour :
- Surintensité
- Court-circuit
- Puissance inverse
